     Термоклеевая машина - это аппарат для изготовления книги или брошюры с помощью клеевого (бесшвейного) скрепления. Если разбирать этот процесс более детально, разбив его на составляющие, то термоклеевая машина должна зажать подобранный книжный блок, отфрезеровать (выровнять + раскрыть фальцы) корешок, произвести его торшонирование (что обеспечивает "выбивание" меловой пасты + заливку клея в волокна бумаги и в бороздки от торшонирования), нанести ровный слой клея и прижать к книжному блоку обложку, а затем, спустя несколько секунд, разжать книжный блок и "отдать" книгу оператору.

     На этом общие черты термоклеевых машин заканчиваются и начинаются различия.

     Существует множество модификаций машин - от ручных настольных, способных выдавать не более сотни книг в час, до мощных промышленных аппаратов, производительность которых доходит до 500 книг в час. Также варьируется и цена аппаратов - от 2 000 до 30 000 долларов.

     Термоклеевые машины "Boway", поставляемые в Россию нашей компанией, уверенно лидируют в среднем ценовом сегменте и именно о них пойдет речь в данной статье.

     Для начала давайте ознакомимся с терминами, использующимися в изготовлении книг и элементами термоклеевых машин, чтобы понять, что именно происходит на каждом этапе работы, а для этого детально разберем весь процесс изготовления книги способом клеевого скрепления.

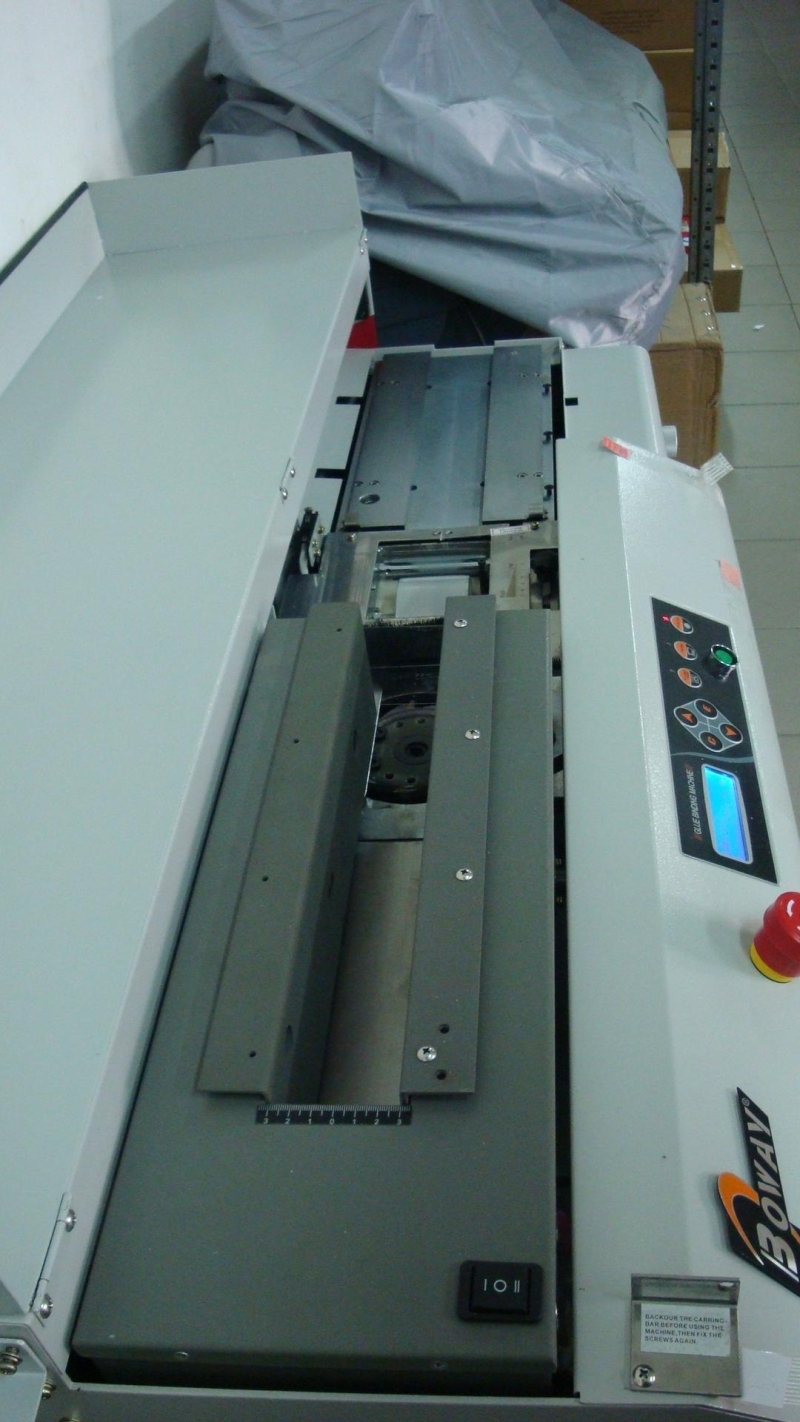

     Итак, сначала машина зажимает готовый книжный блок. Механизм или станция зажима представляет собой две металлические пластины, между которыми и зажимается книжный блок. Станция зажима обеспечивает движение блока по всей термоклеевой машине и удерживает его во время всех операций: от фрезерования до приклеивания обложки.

     Длина станции зажима определяет максимальную длину изготавливаемой книги. В частности в аппарате Boway 950Z+ максимальная длина книги составляет 310 мм., в старших моделях она доходит до 420 мм.

Ширина, на которую расходятся пластины станции зажима, определяет максимальную толщину корешка (т.е. количество листов в книге). В данной машине это 58 мм., в самом мощном аппарате BW-980V, толщина корешка немного больше - 60 мм.      Термоклеевые машины имеют два режима работы - автоматический и ручной. Суть автоматического в том, что после того, как вы устанавливаете в станцию зажима книжный блок, а в станцию обжима обложки - обложку, машина начинает процесс изготовления книги сама, используя датчики наличия книжного блока и обложки. В случае ручного режима машина будет ждать пока вы не нажмете на кнопку "старт", отдающую ей команду начать проклейку.      Большинство машин "Boway" автоматические, но во всех них есть функция перехода в ручной режим работы, на случай, если это будет необходимо. Исключение - только аппарат Boway 950T+, его автоматический режим работы достаточно специфический. Машина может сама начать процесс проклейки корешка, но зажимать книжный блок необходимо вручную.      Следующим шагом будет фрезерование и торшонирование.

       Фрезерование - процесс срезания кромки корешка (0,5 - 2 мм). Фреза выравнивает корешок, подрезая выпадающие из него листы, раскрывая фальцы и очищая от меловой пасты.

     Торшонирование - это процесс нанесения на корешок книги насечек, небольших углублений, в которые при проклейке будет затекать клей, увеличивая тем самым площадь корешка и обеспечивая более качественное скрепление. Также при торшонировании корешок книги немного распушается (эффект от торшонирования подобен тому, как если бы вы провели по сжатому корешку книги теркой), что позволяет частицам клея попасть в волокна бумаги, опять же для более качественного скрепления.

     При работе на обычной бумаге торшонирования достаточно для изготовления большинства продукции. Но в случае специализированных сортов бумаги, например меловки, одного торшонирования может быть недостаточно и лучше изготавливать такие книги на машинах с функцией фрезерования.

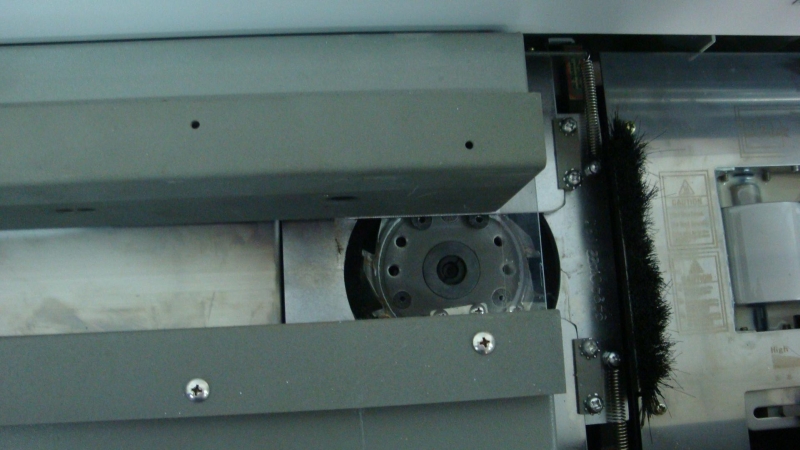

     В термоклеевых машинах Boway 920T и 920V возможно только торшонирование. Во всех остальных аппаратах один и тот же механизм производит и фрезерование и торшонирование. На рис. 2 хорошо видна фреза машины Boway 950Z+ с установленными в ней резцами для торшонирования.

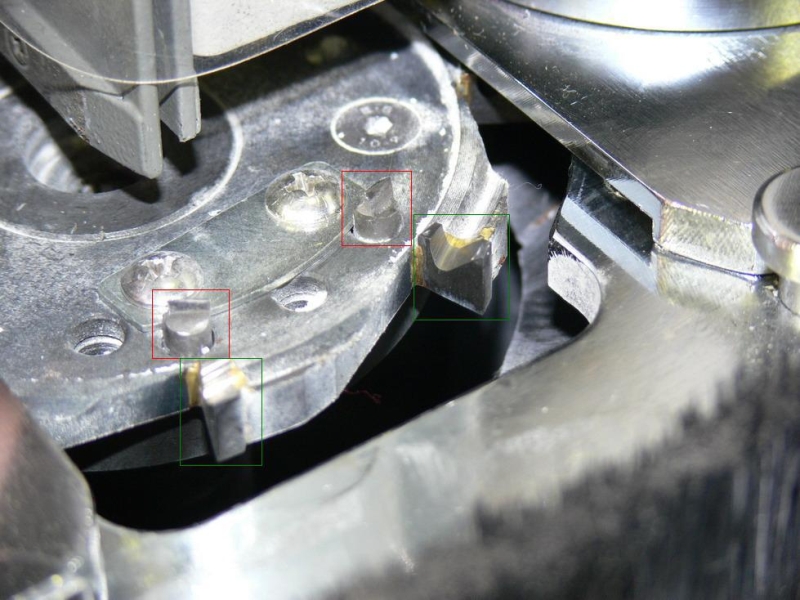

     Более детально фрезу можно рассмотреть на рис. 3

     Зеленым обведены резцы для фрезерования, именно ими машина выравнивает корешок, они расположены по всему кругу фрезы.

     Красным - резцы для торшонирования, их всего два - ими машина делает насечки на корешке.

     Следующий этап работы термоклеевой машины - промежуточный. Машина избавляется от бумажной пыли, которая неминуемо остается после фрезерования. Попадание бумажной пыли в клеевую ванну недопустимо, ибо это существенно снизит качество проклейки. Для исключения этого под фрезой находятся лопасти, которые, вращаясь, создают поток воздуха, который затягивает бумажную пыль в отверстие. Утрированно - в термоклеевую машину встроен пылесос, который засасывает пыль в мешок-пылесборник, расположенный внутри машины.

     Однако не всю бумажную пыль удается втянуть, часть ее цепляется за неровности и волокна бумаги на корешке. Поэтому сразу за фрезой стоит густая и жесткая щетка, стряхивающая пыль с корешка, обеспечивая дополнительную защиту чистоты клея. Этот элемент машины, расположенный непосредственно перед клеевой ванной, вы можете увидеть на рис. 3 и 4.

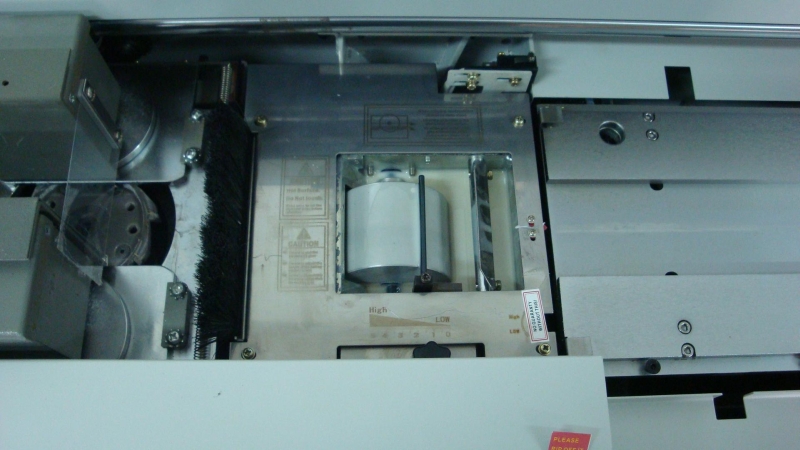

     Следующий и, пожалуй, самый важный этап - после фрезерования и/или торшонирования на корешок будущей книги наносится расплавленный клей. На рис. 4 вы можете увидеть клеевой вал машины Boway 950Z+.

     В большинстве термоклеевых машин клеевой вал один, как на фотографии. Излишки клея убираются с корешка установленной позади вала металлической пластиной. В некоторых аппаратах установлено три идущих подряд вала. Первые два - наносят клей, делая это более густо и равномерно чем один, а третий - убирает его излишки. Среди Boway тремя валами обладают: 970V3+, 970V6, 970V6 и 980V.

     При изготовлении книги формата до А4 одного вала вполне достаточно, но при большей длине корешка лучше использовать аппараты с тремя валами.

     Не могу поручиться за клеи других марок, но термоклеи Boway хоть и имеют специфический запах, но при работе он достаточно слаб и не вызывает неприятных ощущений. Если же вам требуется машина с несколькими клеящими валами и устаналивается она в небольшое, плохо проветриваемое помещение - стоит выбрать аппарат Boway 970V6+ или 980V. Эти модели оснащены вытяжным вентилятором клеевой ванны, что практически сводит на нет все неприятные моменты работы с термоклеем.

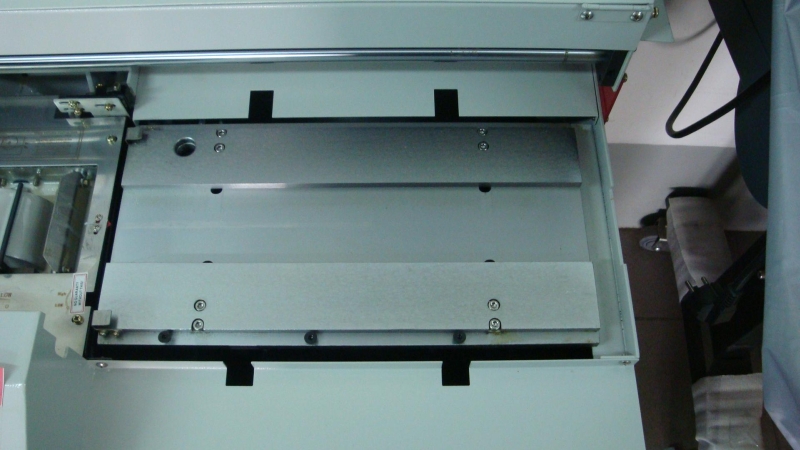

     Далее заключительный этап: приклеивание обложки. Обложка, если это необходимо, предварительно сбигованная по местам сгиба, еще перед установкой книжного блока в машину, кладется на станцию обжима обложки (см. рис. 5.)

     По центру станции обжима обложки расположена риска, с которой необходимо совместить центр обложки. Также в комплекте с машин
ой идут фиксирующие магниты, установив которые по бокам обложки, вы можете легко и непринужденно выровнять ее по центру станции обжима.

     Обложка прижимается к корешку с нанесенным на него и еще не застывшим клеем и сдавливается по бокам, что позволяет выполнить боковую проклейку за счет выдавливания части клея с корешка. Если необходимо выполнить боковую проклейку более ровно и крепко (что может быть актуально при работе с мелованной бумагой), у некоторых термоклеевых машин имеются дополнительные клеевые валы именно для боковой проклейки. Если говорить о Boway, то таких аппаратов два: 980V и 986V.

     Отличительной особенностью термоклеевых машин Boway является отсутствие ограничения на ширину обложки в аппаратах BW-950V6+ и старше. Хотите метровую обложку - никаких проблем, просто отодвиньте машину подальше от стены.

     Машины Boway многофункциональны. Большинство функций при желании можно включать или отключать. Например можно отключить фрезерование и прижим обложки и изготавливать кубарики - блокноты с отрывными листочками. Неотфрезерованный корешок будет хуже проклеен, а значит листочки будут легче отрываться. Все необходимые настройки термоклеевой машины доступны с пульта управления на ее передней панели: Изменение температуры клея, скорость изготовления книги, уровень зажима обложки и время ее удержания и т.д.

     Еще один параметр, глубина фрезерования, выставляется простым изменением положения фрезы на вале электромотора. Количество нанесенного на корешок клея также можно регулировать вручную, изменяя высоту клеевой ванны.

     Однако не следует забывать, что хорошая термоклеевая машина - это только половина дела. Большое значение также имеет выбор качественного клея, хорошо подходящего под конкретную задачу. Boway предлагает три вида клеев, отличающихся по цвету и температуре плавления. Разумеется, использовать их можно не только в машинах Boway, а и в любых других, главное - подобрать подходящий клей, ориентируясь прежде всего на температуру плавления. И еще одна тонкость - ни в коем случае нельзя смешивать разные сорта клеев. Если вы используете клей с температурой плавления 140 градусов и хотите перейти на более высокотемпературный - доработайте старый клей, а его остатки слейте из клеевой ванны. Только после этого можно засыпать новый клей с другой температурой!

     Если же вы все время работаете с одним клеем - просто досыпайте его по мере необходимости в клеевую ванну.

     Ну а теперь - самое время познакомиться непосредственно с термоклеевыми машинами Boway - см. таблицу.

Автор: Кудряшов Кирилл
